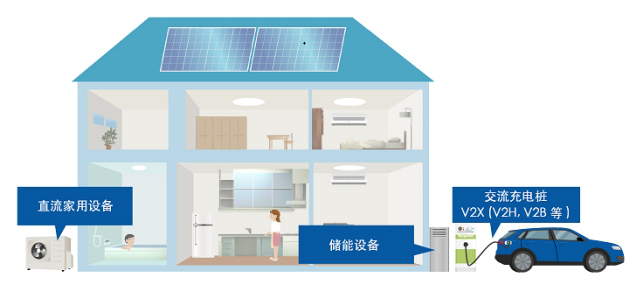

近年來，為了實現“碳中和”以及應對自然災害等緊急狀況的專用蓄電系統需求日益增多，通過太陽能發電系統發電供給家庭用電為目的的家用蓄電池產品也在逐漸實現高容量化。而另一方面，在實現高容量化的過程中正面臨著產品安全性和元器件小型化的難題。
歐姆龍進一步提高多年以來所積累的安全且切實的通電/斷電技術，并開發了高容量的家用蓄電系統專用高電壓直流繼電器“G9KB”。通過電弧阻斷技術*1和本次與產業機構合作的三維電弧模擬新技術*2，實現了由1臺繼電器即可完成蓄電系統充電、以及放電時所生直流電流的開/關控制和安全阻斷的性能。三維電弧模擬技術*2可分析高電壓直流電流的安全阻斷過程，并確立將分析結果反映于元件結構設計中的手法。我們希望通過這種技術開發的可實現小型且切實、安全地阻斷直流電流的高電壓直流繼電器，為實現客戶產品的小型化、輕量化做貢獻。
今后，歐姆龍將會繼續研發并向全球提供以設備&模塊為核心的解決方案，通過向顧客提供產品和服務，為實現零碳社會的目標做貢獻
“G9KB”主要特性
①通過直流高容量繼電器支持直流電源應用程序
● 具備DC600V/50A通斷性能，支持開關大型直流負載的設備或應用。
● 已取得獲取太陽能發電系統或蓄電系統專用元件所需的安全標準(UL60947-4-1、EN61810-10)。（為簡化客戶產品的安全標準申請手續做貢獻）。
②為客戶產品的省空間化和節能化做貢獻

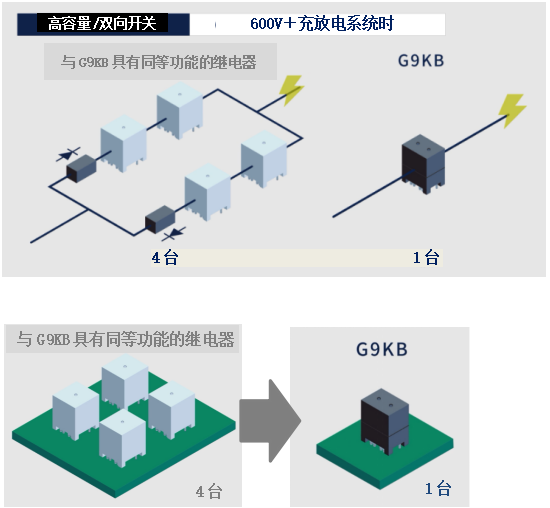

● 在高電壓600V的系統上，可通過1臺繼電器實現充放電時直流電流的開關控制和安全阻斷。
● 與具備同等性能的單向繼電器相比，電路板所占面積削減了約75%*2。
● 與具備同等性能的單向繼電器相比，線圈消耗功率削減了約60%*3。
③通過技術組合，同時實現高度安全性和小型化

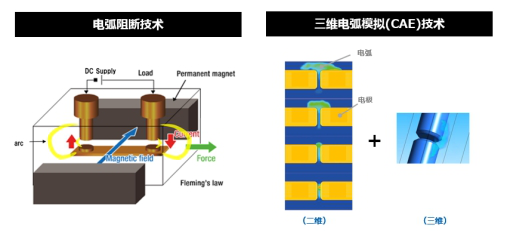

● 通過在接點附近配置永久磁鐵的磁場延長直流電流阻斷時在繼電器接點間產生的放電電弧長度*4的 電弧阻斷技術*1，可切實且安全地阻斷高容量直流電流。
● 通過與產業機構合作的三維電弧模擬技術*2，提高設計、技術檢驗的速度和質量。通過電弧現象的可視化，實現繼電器內部電弧阻斷過程的效率化及元件主體的小型化。
“G9KB”主要規格
|
|
G9KB |
|
接點結構 |
1a |
|
接點間隙 |
>3.6mm |
|
接觸電阻 |
≦5mΩ *5 |
|
額定值 |
DC600V/50A(阻性負載) |
|
電力壽命 |
額定負載： +/- 2,000次(開關頻率為 1秒ON-9秒OFF 85℃ |
|
主接點極性 |
無 |
|
機械壽命 |
1,000,000次(開關頻率為10,800次/h) |
|
線圈電壓 |
12VDC / 24VDC（保持電壓：45～60%） |
|
線圈消耗功率 |
約 2.8W(保持電壓45%時：0.57W） |
|
使用環境溫度 |
－40℃ ～ ＋85℃ |
|
尺寸 |
L 50.5 x W 37.0 x H 50.5 mm |
|
端子形狀 |
PCB |
|
結構 |
助焊劑密封型 |
|
安全標準 |
UL60947-4-1, EN61810-10, CQC |
