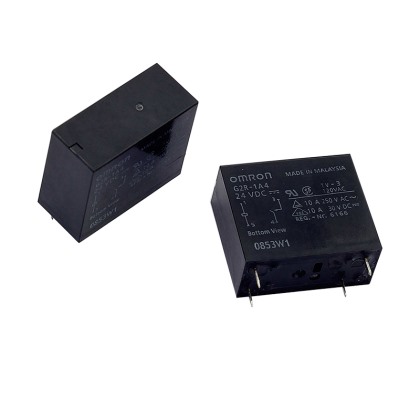

- 印刷基板用端子型
分類 保護構造 接點構成 型號 線圈額定電壓(V) 標準型 耐助焊劑型 a接點 G2R-1A AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 c接點 G2R-1 AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 塑料密封型 a接點 G2R-1A4 AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 c接點 G2R-14 AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 高靈敏度型 耐助焊劑型 a接點 G2R-1A-H AC5, 6, 12, 24, 48 c接點 G2R-1-H AC5, 6, 12, 24, 48 2繞組閉鎖型 a接點 G2RK-1A AC5, 6, 12, 24 c接點 G2RK-1 AC5, 6, 12, 24 雙接點型 耐助焊劑型 a接點 G2R-1AZ AC12, 24, 48 AC100 c接點 G2R-1Z AC5, 6, 12, 24, 48 AC100 塑料密封型 a接點 G2R-1AZ4 AC5, 12, 24, 48 AC100 c接點 G2R-1Z4 AC5, 12, 24, 48 AC100 注.: 訂購時，請注明線圈額定電壓（V）。 例： G2R-1A
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
接線片端子（#187）分類 保護構造 接點構成 極數:1極 型號 線圈額定電壓(V) 標準型 閉鎖型 a接點 G2R-1A-T AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 VDC c接點 G2R-1-T AC12, 24, 100/(110) AC200/(220 AC5, 6, 12, 24, 48 AC100
全波整流對應型分類 保護構造 接點構成 極數:1極 型號 線圈額定電壓(V) 標準型 耐助焊劑型 a接點 G2R-1A-Z DC5, 12, 24 DC100 c接點 G2R-1-Z DC5, 12, 24, 48 DC100 塑料密封型 a接點 G2R-1A4-Z DC5, 12, 48 DC100 c接點 G2R-14-Z DC5, 12, 24, 48 DC100 高容量型 耐助焊劑型 a接點 G2R-1A-EZ DC5, 12, 24 DC100 c接點 G2R-1-EZ DC12, 24, 48 DC100
超聲波洗凈對應型分類 保護構造 接點構成 極數:1極 型號 線圈額定電壓(V) 標準型 塑料密封型 a接點 G2R-1A4-U AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 c接點 G2R-14-U AC12, 100/(110)
AC200/(220)AC5, 12, 24, 48 AC100 注. 訂購時，請注明線圈額定電壓（V）。 例：G2R-1A
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
- 操作線圈
項目額定電壓分類
額定電流 (mA) 線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大容許
電壓(V)消耗功率
(VA, W)50 Hz 60 Hz 額定電壓的% ?標準型
?接線片端子型
?塑料密封型
?高容量型AC12V 93 75 65 80% 以下. 30% 以上 140%
(at 23°C)約0.9
(60 Hz)AC24V 46.5 37.5 260 AC100/(110)V 11 9/(10.6) 4,600 AC200/(220)V 5.5 4.5/(5.3) 20,200 ?標準型
?高容量型
?雙接點型
?接線片端子型
?塑料密封型DC5V 106 47 70% 以下 15% 以上 170%
(at 23°C)約0.53 DC6V 88.2 68 DC12V 43.6 275 DC24V 21.8 1,100 DC48V 11.5 4,170 DC100V 5.3 18,870 ?高靈敏度型 DC5V 71.4 70 70% 以下 15% 以上 170%
(at 23°C)約0.36 DC6V 60 100 DC12V 30 400 DC24V 15 1,600 DC48V 7.5 6,400 Note: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。 2. AC線圈電阻、線圈電感為參考值。 3. 動作特性為線圈溫度+23℃時的值。 4. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
操作線圈/2繞組閉鎖型項目額定電壓位置線圈 重置線圈 置位電壓
(V)重置電壓
(V)最大容許
電壓(V)消耗功率
(VA, W)額定電流
(mA)線圈電阻e
(Ω)額定電流
(mA)線圈電阻
(Ω)額定電壓的% 置位線圈
(mW)重置線圈
(mW)DC5V 167 30 119 42 70% 以下 70% 以下 140%
(at 23°C)約
850約
600DC6V 138 43.5 100 60 DC12V 70.6 170 50 240 DC24V 34.6 694 25 960 注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 2. 動作特性為線圈溫度+23℃時的值。 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
開關部（接點部）/溶劑保護型分類極數負載項目標準型
接線片端子型（1極接線片）1極 2極 阻性負載 感性負載
（cosφ=0.4
L/R=7ms）阻性負載 感性負載
（cosφ=0.4
L/R=7ms）接觸結構 單 接點材質 Ag合金(無Cd材料) 額定負載 AC250V 10A
DC 30V 10AAC250V 7.5A
DC 30V 5AAC250V 5A
DC 30V 5AAC250V 2A
DC 30V 3A額定通電電流 10 A 5 A 接點電壓的最大值 AC380V、DC125V 接點電流的最大值 10 A 5 A 故障率
P水準（參考值＊）DC5V 100mA DC5V 10mA 分類極數負載項目高容量型 雙接點型 1極 2極 阻性負載 感性負載
（cosφ=0.4
L/R=7ms）阻性負載 感性負載
（cosφ=0.4
L/R=7ms）接觸結構 單 雙 接點材質 Ag合金(無Cd材料) 額定負載 AC250V 16A
DC 30V 16AAC250V 8A
DC 30V 8AAC250V 5A
DC 30V 5AAC250V 2A
DC 30V 3A額定通電電流 16 A 5 A 接點電壓的最大值 AC380V、DC125V 接點電流的最大值 16 A 5 A 故障率
P水準（參考值＊）DC5V 100mA DC5V 10mA 分類極數負載項目高靈敏度型 1極 2極 阻性負載 感性負載
（cosφ=0.4
L/R=7ms）阻性負載 感性負載
（cosφ=0.4
L/R=7ms）接觸結構 單 接點材質 Ag合金(無Cd材料) 額定負載 AC250V 5A
DC 30V 5AAC250V 2A
DC 30V 3AAC250V 3A
DC 30V 3AAC250V 1A
DC 30V 1.5A額定通電電流 5 A 3 A 接點電壓的最大值 AC380V、DC125V 接點電流的最大值 5 A 3 A 故障率
P水準（參考值＊）DC5V 100mA DC5V 10mA
開關部（接點部）/塑料密封型
* 此值為開關頻率在120次/min時的值。分類極數負載項目標準型（單接點型） 1極 2極 阻性負載
（cosφ=1）感性負載
（cosφ=0.4、L/R=7ms）阻性負載
（cosφ=1）感性負載
（cosφ=0.4、L/R=7ms）接觸結構 單 接點材質 Ag合金(無Cd材料) 額定負載 AC250V 8A
DC 30V 8AAC250V 6A
DC 30V 4AAC250V 4A
DC 30V 4AAC250V 1.5A
DC 30V 2.5A額定通電電流 8 A 4 A 接點電壓的最大值 AC380V、DC125V AC380V、DC125V 接點電流的最大值 8 A 4 A 故障率
P水準（參考值＊）DC5V 100mA DC5V 10mA
* 此值為開關頻率在120次/min時的值。分類極數負載項目雙接點 1極 阻性負載
（cosφ=1）感性負載
（cosφ=0.4、L/R=7ms）接觸結構 雙 接點材質 Ag合金(無Cd材料) 額定負載 AC250V 5A
DC 30V 5AAC250V 2A
DC 30V 3A額定通電電流 5 A 接點電壓的最大值 AC380V、DC125V 接點電流的最大值 5 A 故障率
P水準（參考值＊）DC5V 1mA
開關部（接點部）/閉鎖型
* 此值為開關頻率在120次/min時的值。極數負載項目1極 2極 阻性負載
（cosφ=1）感性負載
（cosφ=0.4、L/R=7ms）阻性負載
（cosφ=1）感性負載
（cosφ=0.4、L/R=7ms）接觸機構 單 接點材質 Ag合金(無Cd材料) 額定負載 AC250V 5A
DC 30V 5AAC250V 3.5A
DC 30V 2.5AAC250V 3A
DC 30V 3AAC250V 1.5A
DC 30V 2A額定通電電流 5 A 3 A 接點電壓的最大值 AC380V、DC125V AC380V、DC125V 接點電流的最大值 5 A 3 A 故障率
P水準（參考值＊）DC5V 100mA DC5V 10mA
性能
標準繼電器
注. 上述值為初始值極數項目1極 2極 接觸電阻 *1 30 mΩ以下 50 mΩ 以下 動作時間 *2 15 ms 以下 復位時間 *2 AC10 ms以下 DC5 ms以下 最大開關頻率 機械 18,000 次/hr 額定負載 1,800 次/hr 絕緣電阻 *3 1,000 MΩ 以上 耐壓 線圈與
接點間AC5,000 V, 50/60 Hz 1 min 異極
接點間AC3,000 V, -50/60 Hz 1 min 同極
接點間AC1,000 V, 50/60 Hz 1 min 振動 耐久 10～55～10 Hz, 單振幅0.75 mm
(雙振幅1.5 mm))誤動作 10～55～10 Hz, 單振幅0.75 mm
(雙振幅1.5 mm)沖擊 耐久 1,000 m/s2 誤動作 勵磁：200 m/s2
無勵磁：100m/s2壽命 機械 AC1,000萬次以上
DC2,000萬次以上
(開關頻率18,000次/h)電氣 10萬次以上
(額定負載 開關頻率1,800次/h)使用環境溫度 -40°C～70oC (無結冰、無凝露) 使用環境濕度 5%～85%RH 重量 約17 g (約20 g *4) * 1. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 * 2. 測量條件：外加額定操作電壓時不包括接點震蕩時間。 * 3. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 * 4. 接線片端子型的值。
2繞組閉鎖型
注.上述值為初始值極數項目1-pole 2-pole 接觸電阻 *1 30 mΩ以下 *2 50 mΩ 以下 置位 時間*2 20 ms 以下 最小脈沖 30 ms 重置 時間 *2 20 ms 以下 最小脈沖 30 ms 最大開關頻率 機械 18,000 次/hr 額定負載 1,800 次/hr 絕緣電阻*3 1,000 MΩ以上(at DC500 V) 耐壓 線圈與
接點間AC5,000V, 50/60 Hz 1 min 異極
接點間AC3,000 V
-50/60 Hz 1 min同極
接點間AC1,000V, 50/60 Hz 1 min 振動 耐久 10～55～10 Hz, 單振幅0.75 mm
(雙振幅1.5 mm)誤動作 10～55～10 Hz, 單振幅0.75 mm
(雙振幅1.5 mm)沖擊 耐久 1,000 m/s2 誤動作 置位 500m/s2 鐵片離開
復位 200m/s2 接點離開壽命 機械 1,000萬次以上(開關頻率18,000次/h) 電氣 10萬次以上
(額定負載 開關頻率1,800次/h)使用環境溫度 -40°C ～70oC (無結冰、無凝露) 使用環境濕度 5%～85%RH 重量 約17 g * 1. 測量條件 ：根據電壓下降法，在DC5V 1A的條件下。 * 2. 測量條件 ：外加額定操作電壓時不包括接點震蕩時間。 * 3. 測量條件 ：用DC500V兆歐表測量，位置與測量耐壓時相同。 印刷基板用端子型
(1c接點)
G2R-1(-Z), G2R-1Z, G2R-1-H
端子配置/內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
(無線圈極性)
印刷基板用端子型
(1a接點)
G2R-1A(-Z), G2R-1AZ, G2R-1A-H
端子配置/內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
(無線圈極性)印刷基板用端子型
1c接點
G2R-14(-Z)(-U), G2R-1Z4
端子配置/內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
1a接點
G2R-1A4(-Z)(-U), G2R-1AZ4
端子配置/內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
(無線圈極性)
2繞組閉鎖型
SPDT 繼電器
G2RK-1
端子配置/內部連接圖
(Bottom View)
(請在確認線圈性后正確配線)印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
(請在確認線圈性后正確配線)
2繞組閉鎖型
SPST-NO 繼電器
G2RK-1A
端子配置/內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
(請在確認線圈性后正確配線)
接線片端子型
c接點
G2R-1-T
端子配置/內部連接圖
(Bottom View)
(無線圈極性)安裝孔加工尺寸
尺寸公差: ±0.1
SPST-NO 繼電器
G2R-1A-T
端子配置/內部連接圖
(Bottom View)
（無線圈極性）安裝孔加工尺寸)
注.接線片端子的商品編號為187
帶插拔式端子繼電器
SPDT 繼電器
G2R-1-S, G2R-1-SD, G2R-1-SN, G2R-1-SND, G2R-1-SNI, G2R-1-SNDI
G2R-13-S, G2R-13-SD, G2R-13-SN, G2R-13-SND
端子配置/內部連接圖
(Bottom View)
(請在確認線圈性后正確配線)
(Except G2R-1-S, G2R-13-S)
