高級搜索：
- 種類
端子規格

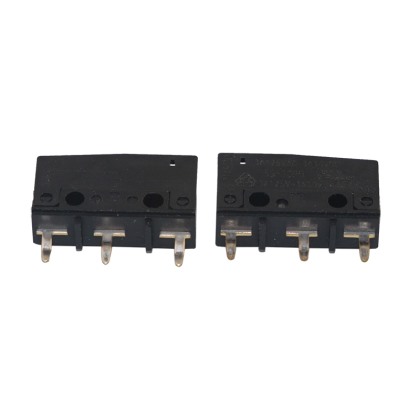

額定值 驅動桿 焊接端子 接線片端子 (#110) 印刷基板用端子 3 A針狀按鈕型
SS-3GP SS-3GPT SS-3GPD 擺桿型
SS-3GLP SS-3GLPT SS-3GLPD R形擺桿型SS-3GL13P SS-3GL13PT SS-3GL13PD 0.1 A針狀按鈕型
SS-01GP SS-01GPT SS-01GPD 擺桿型
SS-01GLP SS-01GLPT SS-01GLPD R形擺桿型SS-01GL13P SS-01GL13PT SS-01GL13PD - 額定值
型號額定電壓項目SS-3P / SS-3FP 系列SS-01P 系列阻性負載
AC125 V 3A 0.1A DC30 V 3A 0.1A 注: 1. 上述額定值是在下面條件下測得的數據。
(1)環境溫度: 20±2oC
(2)環境濕度: 65±5%RH
(3)操作頻率：20次/min2. 有上述以外的負載的場合請另行垂詢。
性能項目 型號SS-3P 系列 SS-01P 系列 SS-3FP 系列 容許操作速度 0.1 mm ～ 1 m/s (針狀按鈕型 的場合) 容許操作頻率機械 300 次/min 電氣 30 次/min 絕緣電阻100 MΩ 以上(DC500V絕緣電阻計) 接觸電阻(初期值)50 mΩ 以下 100 mΩ 以下 50 mΩ 以下 耐電壓 *1同極端子間 AC1,000 V 50/60Hz 1min 帶電金屬部與地之間 AC1,500 V 50/60Hz 1min 各端子和非帶電金屬部之間 AC1,500 V 50/60Hz 1min 振動 *2誤動作 頻率10~55Hz雙振幅1.5mm 沖擊耐久 最大1,000 m/s2 誤動作 *2 最大300 m/s2 壽命 *3機械 100萬次以上(60次/min) 100,000 次以上
(60 次/min)電氣 70,000 次以上
(20 次/min, AC125 V)200,000次以上
(20 次/min)100,000次以上
20 次/min, DC30 V)100,000次以上
(20 次/min, DC30 V)保護結構IEC IP40 觸電保護級Class I PTI (漏電特性)250 使用環境溫度-25oC ～ +85oC 60%RH以下(無結冰、無凝露) 使用環境濕度85%RH以下(+5~+35oC時) 重量約. 1.6 g (針狀按鈕型 ) - 尺寸表
(單位: mm)針狀按鈕型 SS-3GP
SS-01GP
OF 最大.
RF 最小.1.50 N {153gf}
0.2 N {20gf}PT 最大.
OT 最小.
MD 最大.0.6mm
0.4mm
0.15mmOP8.4±0.3mm
