您當前的位置：首頁 ? 產品信息 ? 歐姆龍開關 ? 微動開關 ? SS-10GL

高級搜索：

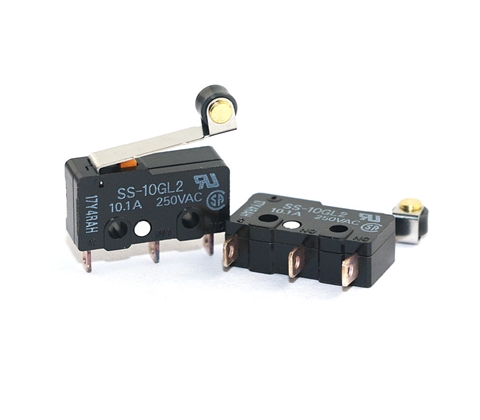

SS-10GL

所屬類別：微動開關

產品規格：

SS-10GL

所屬類別：微動開關

產品規格：

詳細內容

SS系列小型微動開關
高安全而又可靠的歐姆龍超小型基本開關
備有0.1A～10.1A型的各個品種，產品規格齊全，是歐姆龍暢銷的微動開關。
動作力規格滿足從低負載動作到高負載動作的各種用途，品種豐富。
采用簡單穩定的分割2片彈簧，實現了3,000萬次的長壽命。
可提供1 mm最小接點間隙型號用于聯鎖設備

SS系列小型微動開關

擺桿型	焊接端子	1c	0.49 N {50 gf}	SS-10GL	SS-5GL	SS-01GL
		1b		SS-10GL-2	SS-5GL-2	SS-01GL-2
		1a		SS-10GL-3	SS-5GL-3	SS-01GL-3
	接線片端子（#110）	1c		SS-10GLT	SS-5GLT	SS-01GLT
		1b		SS-10GL-2T	SS-5GL-2T	SS-01GL-2T
		1a		SS-10GL-3T	SS-5GL-3T	SS-01GL-3T
	印刷基板用端子	1c		SS-10GLD	SS-5GLD	SS-01GLD
		1b		SS-10GL-2D	SS-5GL-2D	SS-01GL-2D
		1a		SS-10GL-3D	SS-5GL-3D	SS-01GL-3D
	焊接端子	1c	0.16 N {16 gf}	---	SS-5GL-F	SS-01GL-F
		1b		---	SS-5GL-F-2	SS-01GL-F-2
		1a		---	SS-5GL-F-3	SS-01GL-F-3
	接線片端子（#110）	1c		---	SS-5GL-FT	SS-01GL-FT
		1b		---	SS-5GL-F-2T	SS-01GL-F-2T
		1a		---	SS-5GL-F-3T	SS-01GL-F-3T

額定值

項目

型號	額定電壓

阻性負載

SS-10 系列

AC250V

10.1A

SS-5 系列

AC125V
AC250V

5A
3A

SS-01 系列

AC125V

0.1A

DC30V

0.1A

SS-5F 系列

AC250V

3 A

DC30V

5 A

注:	上述額定值是在下面條件下測得的數據。 (1)環境溫度: 20±2oC (2)環境濕度: 65±5%RH (3)操作頻率：30次/min

性能

項目			SS-10 系列	SS-5 系列	SS-01 系列	SS-5F 系列
容許操作速度			0.1mm~1m/s ( 針狀按鈕型的場合)
容許操作頻率	機械		400 次/min
容許操作頻率	電氣		30 次/min
絕緣電阻			100 MΩ 以上( DC500V絕緣電阻計)
絕緣電阻 (初始型)	OF 1.47 N 型		30 mΩ 以下.		50 mΩ 以下.	30 mΩ 以下.
	OF 0.49 N 型		-	50 mΩ 以下.	100 mΩ 以下.	-
	OF 0.25 N 型		-		150 mΩ 以下.	-
耐電壓 *1	同極端子間		AC1,000V 50/60Hz 1min		AC600V 50/60 Hz 1 min	AC1,000V 50/60 Hz 1 min
	帶電金屬部與地之間		AC1,500 V 50/60 Hz 1 min
	各端子和非帶電金屬部之間		AC1,500V 50/60 Hz 1 min
振動 *2	誤動作		頻率10~55Hz雙振幅1.5mm
沖擊	耐久	OF 1.47 N 型	最大1,000 m/s2（約100g）
		OF 0.49 N 型	最大500 m/s2（約50g）			-
		OF 0.25 N 型	最大500 m/s2（約50g）			-
	誤動作*2	OF 1.47 N 型	最大300 m/s2（約30g）
		OF 0.49 N 型	最大200 m/s2（約20g）			-
		OF 0.25 N 型	最大200 m/s2（約20g）			-
壽命 *3	機械		10,000,000 次以上 (60 次/min)	30,000,000 次以上 (60 次/min)		100,000 次以上 (60 次/min)
壽命 *3	電氣		50,000 次以上 (30 次/min)	200,000 次以上 (30 次/min)		100,000 次以上 (30 次/min)
保護結構			IEC IP40
觸電保護級			Class Ⅰ
PTI (漏電特性)			175
使用環境溫度			-25oC~+85°C 60%RH以下(無結冰、無凝露)
使用環境濕度			85%RH以下(+5~+35oC時 )
重量			約. 1.6 g (針狀按鈕型的場合)

注:	上述數值為初始值。
	*1	耐電壓為使用了隔板(參考相關頁)時的數值。
	*2	在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置上的數值。接點的閉路或開路在1ms以內。

注:	1.	除非另有說明，否則所有單位均為毫米。
	2.	以下插圖和圖形適用于焊接端子型號。有關帶有快速連接端子（＃110）或PCB端子的型號的詳細信息，請參見數據表的第6頁。
	3.	上述外型尺寸圖中未注公差為±0.4mm。
	4.	動作特性為向A方向 ()動作時的情況

尺寸表
(單位: mm)

圖例、圖紙為焊接端子時的情況。有關接線片端子（#110）、印刷基板用端子的詳情請參考前頁的『■端子的種類/形狀』

針狀按鈕型

SS-10
SS-5(-F)
SS-01(-E,-F)

型號	SS-10	SS-5 SS-01	SS-5-F SS-01-F	SS-01-E
OF 最大 RF 最小	1.47 N {150 gf} 0.25 N {25 gf}	1.47 N {150 gf} 0.25 N {25 gf}	0.49 N {50 gf} 0.04 N {4 gf}	0.25 N {25 gf} 0.02 N {2 gf}
PT 最大. OT 最小 MD 最大	0.6mm 0.4mm 0.12mm	0.5mm 0.5mm 0.1mm	0.5mm 0.5mm 0.1mm	0.5mm 0.5mm 0.1mm
OP	8.4±0.5mm

擺桿型

SS-10GL
SS-5GL(-F)
SS-01GL(-E,-F)

注:

RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。

型號	SS-10GL	SS-5GL SS-01GL	SS-5GL-F SS-01GL-F	SS-01GL-E
OF 最大 RF 最小	0.49 N {50 gf} 0.06 N {6 gf}	0.49 N {50 gf} 0.06 N {6 gf}	0.16 N {16 gf} 0.02 N {2 gf}	0.08 N {8 gf} 0.01 N {1 gf} (參考值)
OT 最小 MD 最大	1.0 mm 1.0 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm
FP 最大 OP	13.6 mm 8.8±0.8mm

注:	RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。
