驅動桿 端子規格 接觸規格 動作力（OF）最大 10.1 A 5A 0.1 A 滾珠擺桿型 焊接端子 1c 0.49 N {50 gf} SS-10GL2 SS-5GL2 SS-01GL2 1b SS-10GL2-2 SS-5GL2-2 SS-01GL2-2 1a SS-10GL2-3 SS-5GL2-3 SS-01GL2-3 接線片端子（#110） 1c SS-10GL2T SS-5GL2T SS-01GL2T 1b SS-10GL2-2T SS-5GL2-2T SS-01GL2-2T 1a SS-10GL2-3T SS-5GL2-3T SS-01GL2-3T 印刷基板用端子 1c SS-10GL2D SS-5GL2D SS-01GL2D 1b SS-10GL2-2D SS-5GL2-2D SS-01GL2-2D 1a SS-10GL2-3D SS-5GL2-3D SS-01GL2-3D 焊接端子 1c 0.16 N {16 gf} --- SS-5GL2-F SS-01GL2-F 1b --- SS-5GL2-F-2 SS-01GL2-F-2 1a --- SS-5GL2-F-3 SS-01GL2-F-3 接線片端子（#110） 1c --- SS-5GL2-FT SS-01GL2-FT 1b --- SS-5GL2-F-2T SS-01GL2-F-2T 1a --- SS-5GL2-F-3T SS-01GL2-F-3T 印刷基板用端子 1c --- SS-5GL2-FD SS-01GL2-FD 1b --- SS-5GL2-F-2D SS-01GL2-F-2D 1a --- SS-5GL2-F-3D SS-01GL2-F-3D 焊接端子 1c 0.08 N
{8 gf}--- --- SS-01GL2-E 1b --- --- SS-01GL2-E-2 1a --- --- SS-01GL2-E-3 接線片端子（#110） 1c --- --- SS-01GL2-ET 1b --- --- SS-01GL2-E-2T 1a --- --- SS-01GL2-E-3T 印刷基板用端子 1c --- --- SS-01GL2-ED 1b --- --- SS-01GL2-E-2D 1a --- --- SS-01GL2-E-3D
耐熱型驅動桿 端子規格 接觸規格 動作力（OF）最大 10.1 A 5A 0.1 A 針狀按鈕型
焊接端子 1c 1.47 N {150 gf} SS-10-T SS-5-T SS-01-T 接線片端子（#110） SS-10T-T SS-5T-T SS-01T-T 印刷基板用端子 SS-10D-T SS-5D-T SS-01D-T 擺桿型 焊接端子 0.49 N {50 gf} SS-10GL-T SS-5GL-T SS-01GL-T 接線片端子（#110） SS-10GLT-T SS-5GLT-T SS-01GLT-T 印刷基板用端子 SS-10GLD-T SS-5GLD-T SS-01GLD-T 長擺桿型 焊接端子 0.39 N {40 gf} SS-10GL111-T SS-5GL111-T SS-01GL111-T 接線片端子（#110） SS-10GL111T-T SS-5GL111T-T SS-01GL111T-T 印刷基板用端子 SS-10GL111D-T SS-5GL111D-T SS-01GL111D-T R形擺桿型 焊接端子 0.49 N {50 gf} SS-10GL13-T SS-5GL13-T SS-01GL13-T 接線片端子（#110） SS-10GL13T-T SS-5GL13T-T SS-01GL13T-T 印刷基板用端子 SS-10GL13D-T SS-5GL13D-T SS-01GL13D-T 滾珠擺桿型（滾珠材質：不銹鋼） 焊接端子 0.49 N {50 gf} SS-10GL02-T SS-5GL02-T SS-01GL02-T 接線片端子（#110） SS-10GL02T-T SS-5GL02T-T SS-01GL02T-T 印刷基板用端子 SS-10GL02D-T SS-5GL02D-T SS-01GL02D-T 注: 請與當地歐姆龍銷售代表聯系，以獲取有關SPST-NO和1b型號的詳細信息。
間隙（1mm最小）型驅動桿 端子規格 接觸規格 動作力（OF）最大 10.1 A 5A 0.1 A 長擺桿型 焊接端子 1c 0.54 N {55 gf} - SS-5FL111-3 - 接線片端子（#110） - SS-5FL111-3T -
接觸規格
- 額定值
項目
型號 額定電壓阻性負載SS-10 系列 AC250V 10.1A SS-5 系列 AC125V
AC250V5A
3ASS-01 系列 AC125V 0.1A DC30V 0.1A SS-5F 系列 AC250V 3 A DC30V 5 A 注: 上述額定值是在下面條件下測得的數據。
(1)環境溫度: 20±2oC
(2)環境濕度: 65±5%RH
(3)操作頻率：30次/min

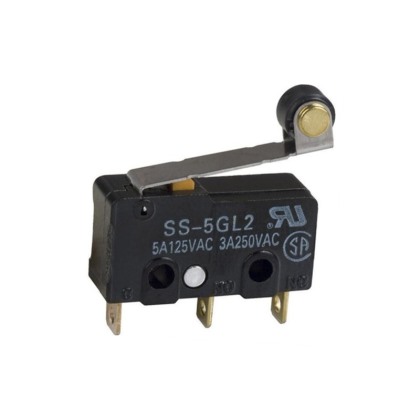

滾珠擺桿型
SS-10GL2
SS-5GL2(-F)
SS-01GL2(-E,-F)
型號 SS-10GL2SS-5GL2
SS-01GL2SS-5GL2-F
SS-01GL2-FSS-01GL2-EOF 最大
RF 最小0.49 N {50 gf}
0.06 N {6 gf}0.49 N {50 gf}
0.06 N {6 gf}0.16 N {16 gf}
0.02 N {2 gf}0.08 N {8 gf}
0.01 N {1 gf}
(參考值)OT 最小
MD 最大1.0 mm
1.0 mm1.2 mm
0.8 mm1.2 mm
0.8 mm1.2 mm
0.8 mmFP 最大
OP19.3 mm
14.5±0.8mm注: RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。
